Most bezprzewodowy 60 GHz: UniFi Building Bridge i UISP Wave zamiast kabla między budynkami

Garaż 80 m od domu, magazyn po drugiej stronie placu, biuro w sąsiednim budynku: wszędzie tam kabel oznacza przekop, zgodę właściciela gruntu albo pozwolenie na przejście przez drogę. Most radiowy w paśmie 60 GHz daje przepustowość rzędu gigabitów na dystansie od kilkudziesięciu metrów do kilku kilometrów i instaluje się go w jedno popołudnie. Ten poradnik opisuje, jak takie łącze zaplanować, który zestaw Ubiquiti wybrać i czego się po nim spodziewać w deszczu.

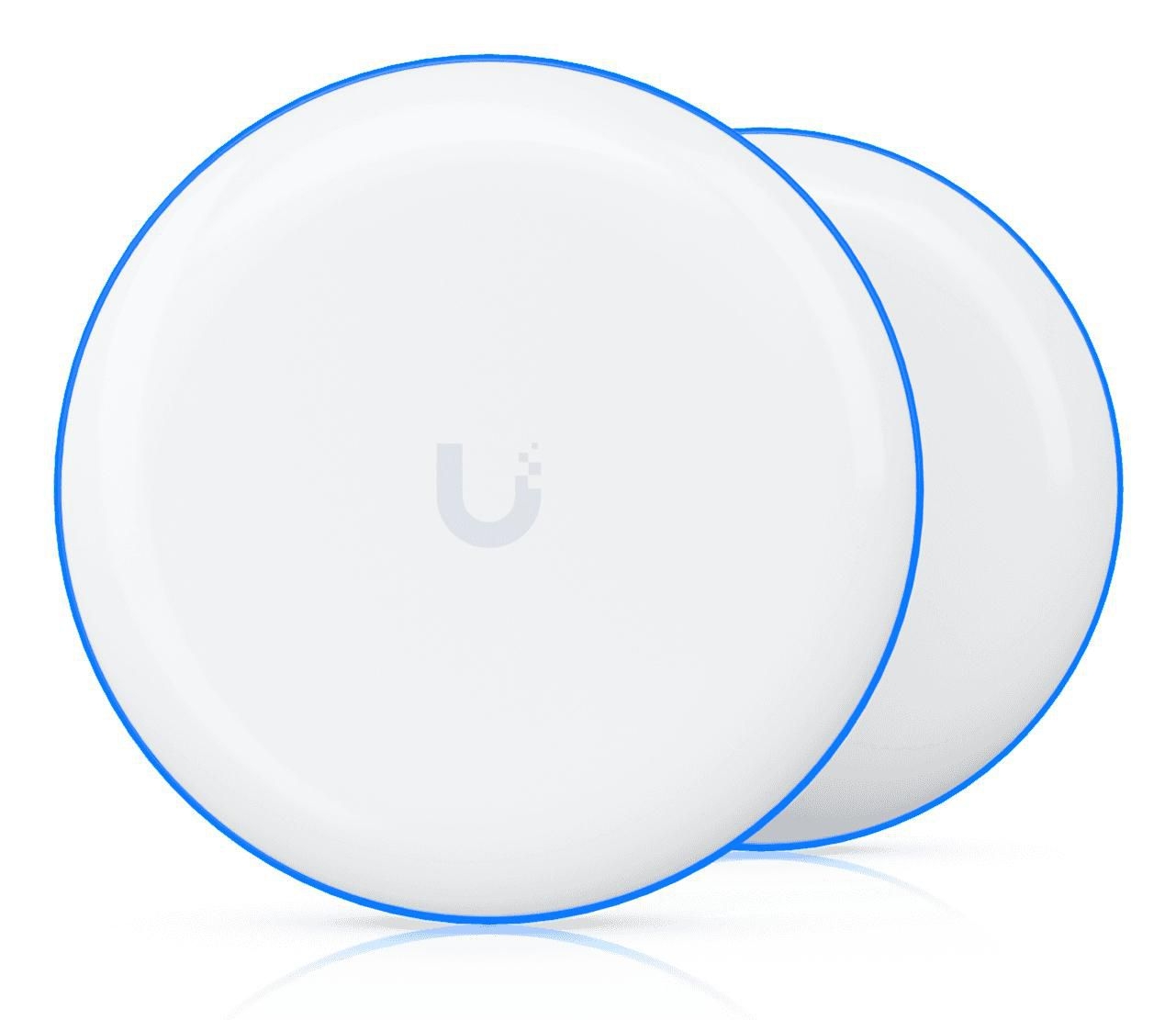

UBBZestaw dwóch jednostek, zarządzany z UniFiWave NanoUISP Wave, dystanse do kilku kmWave APStacja bazowa punkt-wielopunkt

Dlaczego 60 GHz

• Przepustowość. W paśmie 60 GHz dostępne są kanały o szerokości 2 GHz, stąd realne 1–5 Gb/s w zależności od urządzenia. Klasyczne mosty 5 GHz dają w praktyce 100–400 Mb/s.
• Brak zakłóceń. Sygnał 60 GHz jest silnie tłumiony przez tlen w powietrzu i nie przechodzi przez ściany, więc sąsiednie łącza sobie nie przeszkadzają. W 5 GHz w mieście walczysz o kanał z setkami sieci Wi-Fi.
• Bez licencji. Pasmo 57–66 GHz jest w Polsce dostępne na zasadach ogólnych, bez pozwolenia radiowego, z limitem mocy, który urządzenia Ubiquiti spełniają fabrycznie.
• Wąska wiązka. Trudno ją podsłuchać i trudno zakłócić.

Cena tych zalet: wymagana bezwzględna widoczność optyczna (line of sight) i wrażliwość na ulewny deszcz, o czym niżej.

Dwie rodziny: UniFi Building Bridge i UISP Wave

Zasięgi producenta dotyczą idealnych warunków; przyjmij, że w deszczowym klimacie planujesz z zapasem (patrz sekcja o deszczu). Dane z techspecs.ui.com i kart produktów.

Wybierz UBB, gdy masz już sieć UniFi i łączysz dwa budynki w jednej posesji (do kilkuset metrów). Zestaw to dwie jednostki sparowane fabrycznie; po zasileniu PoE i wycelowaniu pojawiają się w aplikacji UniFi Network jak zwykłe urządzenia. Wbudowane radio 5 GHz przejmuje łącze, gdy 60 GHz padnie w ulewie, z mniejszą przepustowością, ale bez zerwania połączenia.

Wybierz Wave, gdy dystans przekracza możliwości UBB, potrzebujesz połączyć kilka budynków z jednego masztu (AP + wiele Pico/Nano) albo budujesz sieć dla klientów (operator lokalny). Wave zarządza się przez UISP, osobny system Ubiquiti dla urządzeń dostępowych.

Widoczność optyczna i strefa Fresnela

Przy 60 GHz nie wystarczy, że z jednej anteny widać drugą. Wokół prostej łączącej anteny musi być wolna przestrzeń (pierwsza strefa Fresnela), inaczej gałęzie, krawędź dachu albo przejeżdżająca ciężarówka tłumią sygnał. Przy 60 GHz ta strefa jest wąska (dziesiątki centymetrów na 100 m), co jest ułatwieniem w porównaniu z 5 GHz, ale dotyczy drzew: liście w lecie potrafią całkowicie zablokować łącze, które zimą działało.

Przed zakupem:

1. Stań w miejscu montażu po jednej stronie i sprawdź, czy widzisz punkt montażu po drugiej. Zrób to w lecie, przy pełnym listowiu.
2. Policz, co może urosnąć lub zostać zbudowane na trasie w ciągu kilku lat.
3. Montuj wysoko: na kominie, maszcie albo szczycie ściany, powyżej dachów samochodów i krzewów.

Deszcz: ile tracisz

Krople deszczu tłumią 60 GHz dużo mocniej niż 5 GHz. Orientacyjnie ulewa (25 mm/h) to kilkanaście dB na kilometr; na 200 m to kilka dB, czyli zapas w budżecie łącza wystarczy. Na 2–3 km ulewa potrafi zerwać łącze 60 GHz na czas opadu.

Dlatego:

• Na krótkich dystansach (do 500 m) 60 GHz jest praktycznie niezawodne przez cały rok.
• Na kilku kilometrach zaplanuj, co ma się dziać w ulewie: UBB przełącza się na 5 GHz, Wave zwalnia modulację i może stracić łącze w ekstremalnych opadach. Jeśli łącze jest krytyczne, dołóż niezależną drogę zapasową.
• Śnieg i mgła tłumią znacznie mniej niż ulewa; mokry śnieg osadzający się na obudowie bardziej niż sam opad. Montuj urządzenia tak, żeby nie zbierały śniegu od góry.

Montaż i zasilanie

• Maszt lub ściana, sztywno. Wiązka 60 GHz jest wąska; maszt, który buja na wietrze o kilka stopni, rozkalibruje łącze. Lepiej krótki, gruby maszt niż długi cienki.
• PoE po kablu z budynku. Urządzenia zasilane są PoE (UBB: 802.3af/at ze switcha lub injectora; sprawdź kartę konkretnego modelu, Wave część modeli ma własne injectory). Kabel do 100 m od switcha, zewnętrzny (UV-odporny), najlepiej ekranowany.
• Ochrona przeciwprzepięciowa. Urządzenie na dachu to antena odgromowa dla sieci. Zastosuj ogranicznik przepięć Ethernet przy wejściu do budynku i uziemienie masztu; w jednostkach z portem SFP rozważ światłowód jako wejście do budynku, bo włókno nie przewodzi przepięć.
• Celowanie. UBB i Wave mają w aplikacji wskaźnik siły sygnału i narzędzie do celowania; Wave dodatkowo Bluetooth do konfiguracji z telefonu bez kabla. Celuj zgrubnie wzrokiem, potem dokładnie według wskaźnika, obracając po stopniu w każdej osi.

Jak to podłączyć do sieci

Most jest przezroczystym łączem warstwy 2: po jego obu stronach masz ten sam segment sieci, z VLAN-ami włącznie. Typowy układ:

• budynek główny: brama UniFi → switch PoE → UBB (jednostka A),
• budynek drugi: UBB (jednostka B) → switch PoE → punkty dostępowe, kamery,
• VLAN-y skonfigurowane na switchach po obu stronach; most przenosi ramki z tagami bez konfiguracji.

Ponieważ most przenosi cały ruch, rozmieść urządzenia tak, aby w drugim budynku stał własny switch, a nie pojedyncza kamera na końcu łącza wartego kilka tysięcy złotych.

Alternatywy

• Kabel w ziemi (światłowód lub skrętka zewnętrzna w rurze osłonowej) na krótkim dystansie we własnej posesji jest tańszy w sprzęcie, droższy w robociźnie i jedyny w pełni niewrażliwy na pogodę. Powyżej 100 m skrętka odpada; zostaje światłowód.
• Most 5 GHz (airMAX, UniFi U6 Mesh w trybie mostu) na dystanse rzędu kilku km z mniejszą przepustowością i większą odpornością na deszcz, ale narażony na zakłócenia od sieci Wi-Fi.
• LTE/5G w drugim budynku jako niezależne łącze, gdy nie potrzebujesz jednej sieci lokalnej, tylko internetu (patrz Multi-WAN i LTE w UniFi).

Mosty 60 GHz i urządzenia UISP znajdziesz w kategorii UISP 60 GHz. Masz wątpliwość, czy między Twoimi budynkami jest widoczność, albo łączysz więcej niż dwa punkty? Napisz do nas, prześlij zdjęcia i odległość, dobierzemy zestaw.
