Szafa rack dla sieci UniFi: ile U, jaka głębokość, patch panel, zasilanie i chłodzenie

Brama na półce, switch na podłodze, rejestrator na switchu i wiązka kabli bez etykiet: tak wygląda większość „serwerowni” w małych firmach po dwóch latach dokładania urządzeń. Szafa rack porządkuje to w jednym miejscu, chroni sprzęt i, co najważniejsze, pozwala wymienić kabel lub urządzenie bez zgadywania, co jest czym. Ten poradnik pokazuje, jak dobrać szafę do sprzętu UniFi i czego nie pominąć przy wyposażeniu.

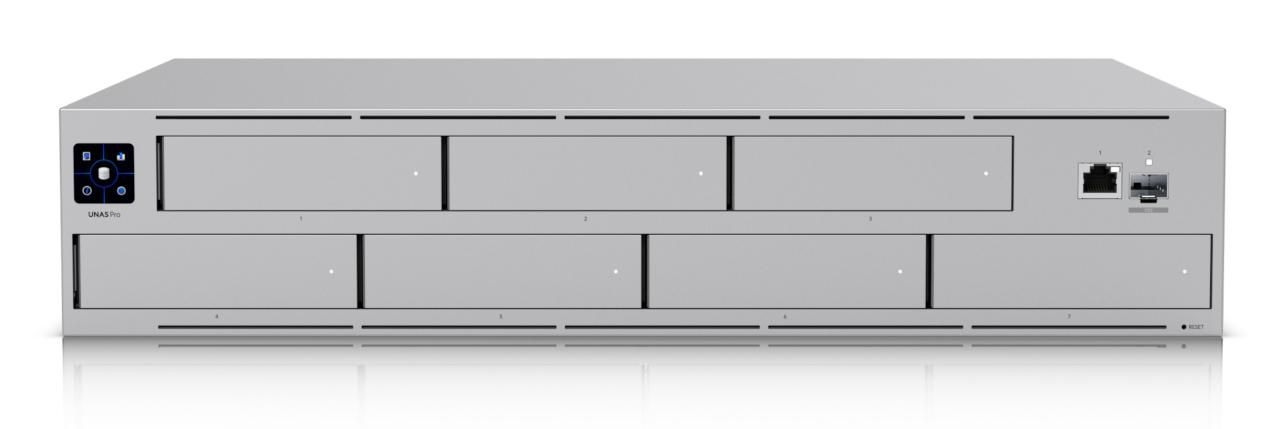

UDM SEKonsola 1UUSW Pro 24 PoESwitch 1UUNAS ProNAS 2U

Krok 1: policz jednostki U

Wysokość szafy podaje się w jednostkach U (1U = 44,45 mm). Spisz urządzenia i ich wysokość z kart produktów, dodaj wyposażenie i zapas:

Przykład dla małej firmy: brama 1U + switch PoE 1U + patch panel 1U + organizer 1U + UNVR 1U + półka 1U + UPS 2U + PDU 1U = 9U; z zapasem 12U. Szafa 12U wisząca mieści to z rezerwą; szafa 15U daje miejsce na drugi switch i NAS.

Krok 2: głębokość i rodzaj szafy

• Głębokość urządzeń UniFi to zwykle 250–400 mm (UDM-SE, UNVR i switche Pro mieszczą się w szafie o głębokości użytecznej 450 mm). UPS-y rack bywają głębsze (400–600 mm). Sprawdź najgłębsze urządzenie, dodaj 100 mm na wtyki i kable z tyłu.
• Szafa wisząca (do 18–22U): dla biura i domu, montowana na ścianie nośnej, bez zabudowy tylnej ściany bywa z otwieranym tyłem (dwusekcyjna), co ułatwia dostęp do kabli. Udźwig ściany: szafa z UPS-em waży łatwo 50–80 kg.
• Szafa stojąca (24–42U): dla serwerowni i instalacji z kilkoma switchami, serwerami i dużym UPS-em. Potrzebuje miejsca na otwarcie drzwi z przodu i z tyłu.
• Szerokość 19 cali jest standardem; sprawdź tylko, czy szafa ma ruchome belki rack (przestawne w głąb) i czy w komplecie są śruby klatkowe M6.
• Wentylacja: drzwi przednie szklane wyglądają lepiej, perforowane chłodzą lepiej. Dla jednej bramy i switcha wystarczą otwory wentylacyjne; przy UNVR z 4 dyskami i NAS-ie dołóż panel wentylatorów na górę szafy.

Szafy i akcesoria znajdziesz w kategorii szafy rack.

Krok 3: patch panel i porządek w kablach

Kable z gniazd w ścianach nie powinny kończyć się wtykiem RJ45 wpiętym prosto do switcha. Kabel instalacyjny ma sztywne żyły (drut) i nie jest przystosowany do zaciskania wtyków ani do częstego ruchu. Zakończ go w patch panelu, a do switcha idź krótkim patchcordem:

• Patch panel keystone (np. UACC-Rack-Panel-Patch-Blank-24) ma 24 puste otwory, w które wpinasz moduły keystone RJ45 (Cat6 lub Cat6a, odpowiednio do okablowania). Zaleta: wymiana jednego uszkodzonego gniazda bez ruszania reszty, możliwość wpięcia modułów innych typów (światłowód, HDMI).
• Numeracja: ten sam numer na gnieździe w ścianie, na porcie patch panelu i w opisie portu switcha w UniFi Network. Dziesięć minut przy instalacji, godziny oszczędzone przy każdej awarii.
• Patchcordy: krótkie (0,25–0,5 m) między panelem a switchem, w jednym kolorze dla danej funkcji (np. niebieskie do komputerów, żółte do punktów dostępowych, czerwone do kamer). Dłuższe niż potrzebne tworzą pętle, które po roku są niemożliwe do rozplątania.
• Organizer: 1U z grzebieniem pod patch panelem i pod switchem; pionowe prowadnice po bokach szafy stojącej.

Krok 4: zasilanie

• Policz pobór: switch PoE pobiera z sieci tyle, ile oddaje na porty PoE plus własne zużycie (dla USW-Pro-24-PoE przy pełnym obciążeniu to ponad 400 W). Dodaj bramę, rejestrator, NAS, router operatora. Zapas 30%.
• UPS: dla typowej szafy małej firmy (brama + switch PoE + UNVR) 1–1,5 kVA daje 10–20 minut podtrzymania, czyli dość, żeby przetrwać krótkie przerwy i zamknąć rejestrator przy dłuższych. UPS line-interactive wystarcza; online (podwójna konwersja) ma sens przy wrażliwym sprzęcie i złej jakości sieci.
• PDU: listwa rack z odpowiednią liczbą gniazd (urządzeń UniFi z zasilaczami wtyczkowymi jest sporo: UCG-Ultra, małe switche, ONT). Listwa pionowa z tyłu szafy nie zajmuje U.
• Redundancja: switche i konsole Pro UniFi mają gniazdo SmartPower dla systemu USP-RPS, który zasila kilka urządzeń jednocześnie z osobnego, redundantnego źródła. Dla instalacji, w których minuta bez sieci jest kosztem (hotel, sklep z kasami), to tańsze niż drugi switch.

Krok 5: kolejność w szafie

Sprawdzona kolejność od góry (szafa wisząca, dostęp od przodu):

1. Patch panel na samej górze, obok wejścia kabli z sufitu lub korytka.
2. Organizer.
3. Switch PoE tuż pod organizerem, krótkie patchcordy.
4. Brama / konsola, nad nią lub pod nią switch agregacyjny, jeśli jest.
5. Rejestrator, NAS: ciężkie, z dyskami, w dolnej części, z wolnym U nad i pod sobą dla przepływu powietrza.
6. Półka na urządzenia bez uchu rack: ONT, router operatora, zasilacze.
7. UPS na dole, najcięższy element, na belkach lub szynach, nigdy na gołych uchach.

W szafie stojącej kable zasilające prowadź jedną stroną, sieciowe drugą, żeby nie krzyżować wiązek.

Lokalizacja szafy

• Nie w kotłowni ani przy piecu: temperatura i kurz skracają życie dysków i wentylatorów.
• Nie w szafie ubraniowej bez wentylacji: switch PoE pod obciążeniem to kilkadziesiąt watów ciepła, UNVR z dyskami drugie tyle.
• Hałas: switche Pro i rejestratory mają wentylatory; w biurze open space umieść szafę w pomieszczeniu technicznym lub kuchni, nie przy biurku. Modele bez wentylatora (UCG-Ultra, switche Lite, USW-Ultra) nadają się do szafy w salonie.
• Dostęp: 60 cm przed drzwiami szafy wiszącej na otwarcie, blisko wejścia kabli z instalacji i gniazda 230 V na osobnym obwodzie.

Planujesz szafę dla biura, hotelu lub szkoły i chcesz, żebyśmy policzyli U, zasilanie i dobrali patch panele do liczby gniazd? Napisz do nas.
